低壓配電柜母排的選擇及銅排載流量的計算
銅排是一種大電流導電產品，適用于高低壓開關柜、開關觸頭、配電設備、母線槽等電器工程，也廣泛用于金屬冶煉、電化電鍍、化工燒堿等超大電流電解冶煉工程。
銅排又稱銅母線、接地銅排，是由銅材質制作的，截面為矩形或倒角(圓角)矩形的長導體，由鋁質材料制作的稱為鋁排，在電路中起輸送電流和連接電氣設備的作用。目前銅母線的質量要求執行的是GB/T 5585.1-2005標準。

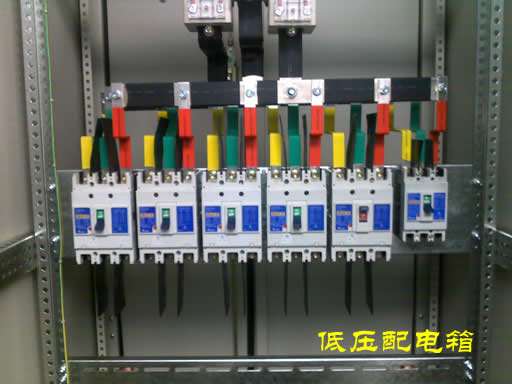

由于銅的導電性能等優于鋁，銅排在電氣設備，特別是成套配電裝置中得到了廣泛的應用；一般在低壓配電柜中的A、B、C、N相母排和PE母排均采用銅排；銅排在使用中一般標有相色字母標志或涂有相色漆，A相銅排標識為“黃”色，B相為“綠”色，C相為“紅”色，N相為“淡藍”色，PE母線為“黃綠”雙色，銅排主要是用在一次線路上（大電流的相線、零線、地線都會用到銅排），在電柜上較大電流的一次元器件的連接都是用銅排，一排電柜在柜與柜之間連接的是主母排，主母排分到每面電柜的開關電氣（隔離開關、斷路器等）上的是分支母排。
銅排有鍍錫的也有裸銅排，在電柜中銅排連接處一般都要做鍍錫處理和壓花處理或者加導電膏。空余處就有加熱縮套管防護，也有些是用絕緣油漆的。用銅排Z主要考慮的是載流量，根據電流大小選用適合的銅排，連接處的螺絲一D要上緊，否則電流大時會出現燒熔銅排的可能。
矩形母線載流量：
40℃時銅排載流量=排寬*厚度系數
排寬;厚度系數為:母排12厚時為20.5;10厚時為18.5;依次為:
[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5]
[注]：根據專家的建議和進一步核算，將原厚度系數20,18,16,14,12分別加0.5，更加接近。
雙層銅排[40℃]=1.56-1.58單層銅排[40℃]（根據截面大小定）
3層銅排[40℃]=2單層銅排[40℃]
4層銅排[40℃]=單層銅排[40℃]*2.45(不推薦此類選擇,Z好用異形母排替代)
銅排[40℃]= 銅排[25℃]*0.85
鋁排[40℃]= 銅排[40℃]/1.3
例如求TMY100*10載流量為：
單層：100*18.5＝1850(A)〔查手冊為1860A〕；
雙層：2（TMY100*10）的載流量為：
1850*1.58＝2923（A）；〔查手冊為2942A〕；
三層：3（TMY100*10）的載流量為：
1850*2＝3700（A）〔查手冊為3780A〕
以上所有計算均精確到與手冊數據相當接近。
