閉式星三角啟動原理 抑制二次沖擊電流好方法
閉式星三角這種啟動方式是比較特殊的星三角啟動。原理跟普通星三角轉換基本一樣，不同之處在于多加了一個接觸器跟一個三相限流電阻。
具體接線方式請看下圖，可以看出，這個電阻在啟動時不投入，但在星形接法轉三角形運行時會瞬間接通并斷開，起一個過渡的過程。所以，這個三相電阻也稱為“過渡電阻”。它所起的作用是：用來降低星角轉換瞬間大電流對接觸器跟開關的沖擊，起到保護和延長接觸器和斷路器使用壽命的作用并可降低沖擊電流對電網的沖擊。其阻值很小，幾歐到十幾歐。電阻接通的時間很短，Z長只有1s。說簡單點：三個電阻起限流作用。

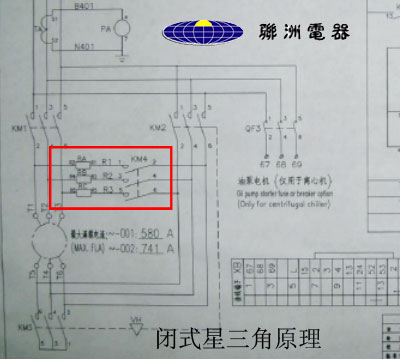

閉式星三角啟動原理圖
在星接轉角接的過程中，電壓突然升高√3倍，對電機有沖擊，對電源的要求也較高，加了電阻能很好地起到緩沖作用，限制了沖擊電流。 對于，很多大功率電機來說，星形啟動的電流雖然可以降低3倍，但是在切換到三角形運行時，還會發生二次沖擊電流。此原理圖一般用于大功率電機。
日本技術規定：“當功率超過55kW時，就必須加過渡電阻。因為大功率電機星-三角啟動必須采取抑制二次沖擊電流的技術措施，否則在星形轉三角形運行時候很容易過流跳閘。因為切換瞬間電機定子繞組已從電源脫開，但由于電機的轉子回路是閉合的，故其轉子回路根據電磁感應原理，存在著衰減交變電流，并由這個電流在電機的定子繞組上感應出相應的交變感生電勢，此電勢的幅值與相位與斷開電源幅值和相位相關聯，并且以一D周期衰減．當三角接觸器合閘時，這個電勢與電源電壓正好疊加，極限狀態就是兩者相位差１８０度，由此產生１個是電機額定電流１５－２０倍的峰值沖擊電流，足以使瞬時的保護開關跳閘．”
過渡電阻的作用就是起閉路切換，讓定子繞組不與電源脫開，始終保持和電網的接觸。以避免產生切換時相位偏差造成的沖擊電流。

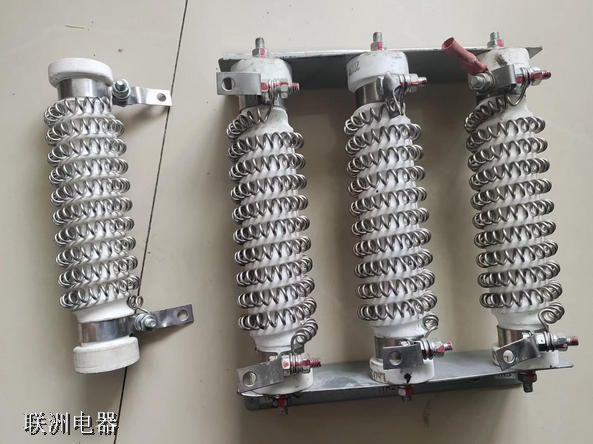

過渡電阻：也叫星三角轉換電阻、啟動電阻、彈簧電阻、放電電阻、阻值一般為：1.5Ω
