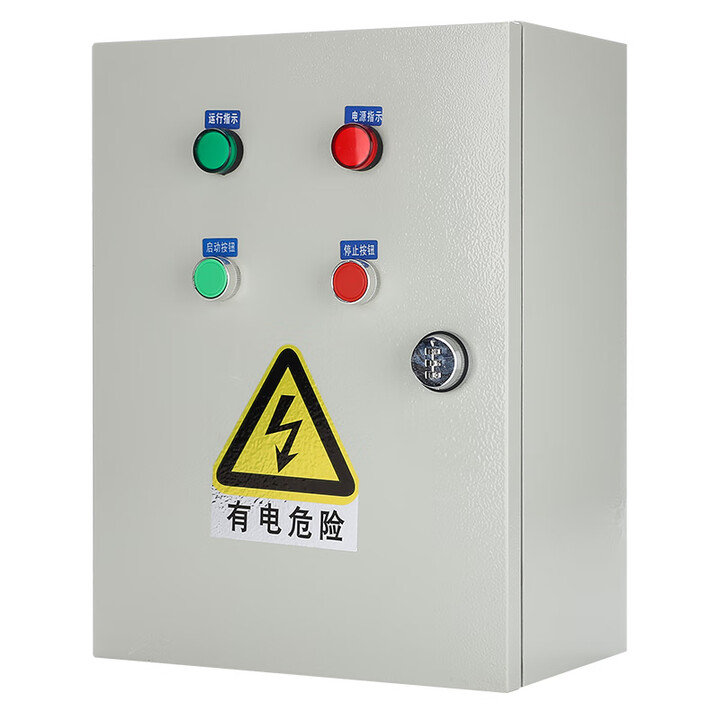

LZK3000系列網絡型智能控制裝置
一、概述
在當今科技日新月異的時代，設備的高效運行與精準管理已成為企業競爭力的重要體現。面對復雜多變的運營環境，如何實現對設備的實時監控、數據分析與故障預警，成為了企業要解決的關鍵問題。LZK3000系列網絡型智能控制裝置是一種可遠程控制的控制裝置，配套能耗管理系統、實時在線監測系統、定時啟停系統、時段工作系統、報警系統、關聯其他設備聯動系統，這些功能系統協同工作，實現數據的統一采集、存儲與分析，還具備高度的兼容性和擴展性，能夠輕松應對不同企業的個性化需求。
二、技術參數與選型
| 型號 | LZK3002 | LZK3005 | LZK3007 | LZK3011 |
| 額定功率(KW) | 2.2kw | 5.5KW | 7.5KW | 11KW |
| 額定電壓(V) | 400 | 400 | 400 | 400 |
| 額定電流(A) | 4.5 | 11 | 15 | 22 |
| 綜合保護 | ✔ | ✔ | ✔ | ✔ |
| 浪涌保護 | ✔ | ✔ | ✔ | ✔ |
| 遠程啟停(手機/電腦) | ✔ | ✔ | ✔ | ✔ |
| 遠程禁用(手機/電腦) | ✔ | ✔ | ✔ | ✔ |
| 現場啟停 | ✔ | ✔ | ✔ | ✔ |
| 電參量測量 | ✔ | ✔ | ✔ | ✔ |
| 能耗管理系統 | ✔ | ✔ | ✔ | ✔ |
| 實時在線監測系統 | ✔ | ✔ | ✔ | ✔ |
| 定時啟停系統 | ✔ | ✔ | ✔ | ✔ |
| 時段工作系統 | ✔ | ✔ | ✔ | ✔ |
| 報警系統(微信/短信通知) | 有 | 有 | 有 | 有 |
| 關聯其他設備聯動系統 | 系統設置 | 系統設置 | 系統設置 | 系統設置 |
| 通訊 | 4G | 4G | 4G | 4G |
| 數據流量 | 5年內免費 | 5年內免費 | 5年內免費 | 5年內免費 |
| 工作溫度 | -10 - 55℃ | -10 - 55℃ | -10 - 55℃ | -10 - 55℃ |
| 工作能耗 | ≤30W | ≤30W | ≤30W | ≤30W |
| 材質 | 鈑金 | 鈑金 | 鈑金 | 鈑金 |
| 漆面 | 7035 | 7035 | 7035 | 7035 |
| 防水等級 | IP55 | IP55 | IP55 | IP55 |
| 尺寸(mm) | 400*600*200 | 400*600*200 | 400*600*200 | 400*600*200 |
注：默認為1路負載控制，如需要多路控制請聯系我們；
三、端子接線圖
注：右側的DC24V電源輸出默認不帶，如有外接傳感器則配置；
三、系統拓撲圖
四、各系統功能介紹
1、電能能耗管理系統
電能能耗監測管理系統作為現代能源管理的重要組成部分，正逐漸成為企業、工廠乃至整個城市節能減排、優化能源使用效率的關鍵工具。該系統通過集成傳感器技術、算法模型、遠程通信等技術，對電能消耗的實時監測、精準分析和高效管理。
工作原理

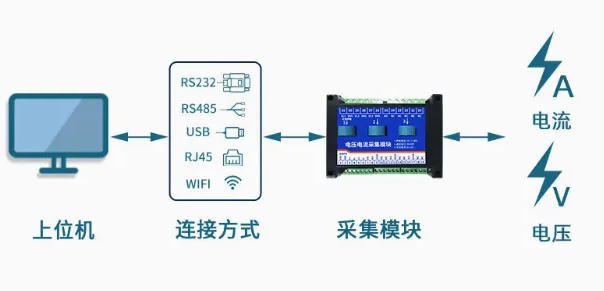

電能能耗監測管理系統工作原理基于物聯網技術，通過部署在電力系統各節點的智能傳感器，實時采集電壓、電流、功率因數等關鍵參數。將數據通過有線或無線方式傳輸至管理云平臺，對數據進行預處理、存儲和分析。實時監控電能消耗情況，為決策提供數據支持。

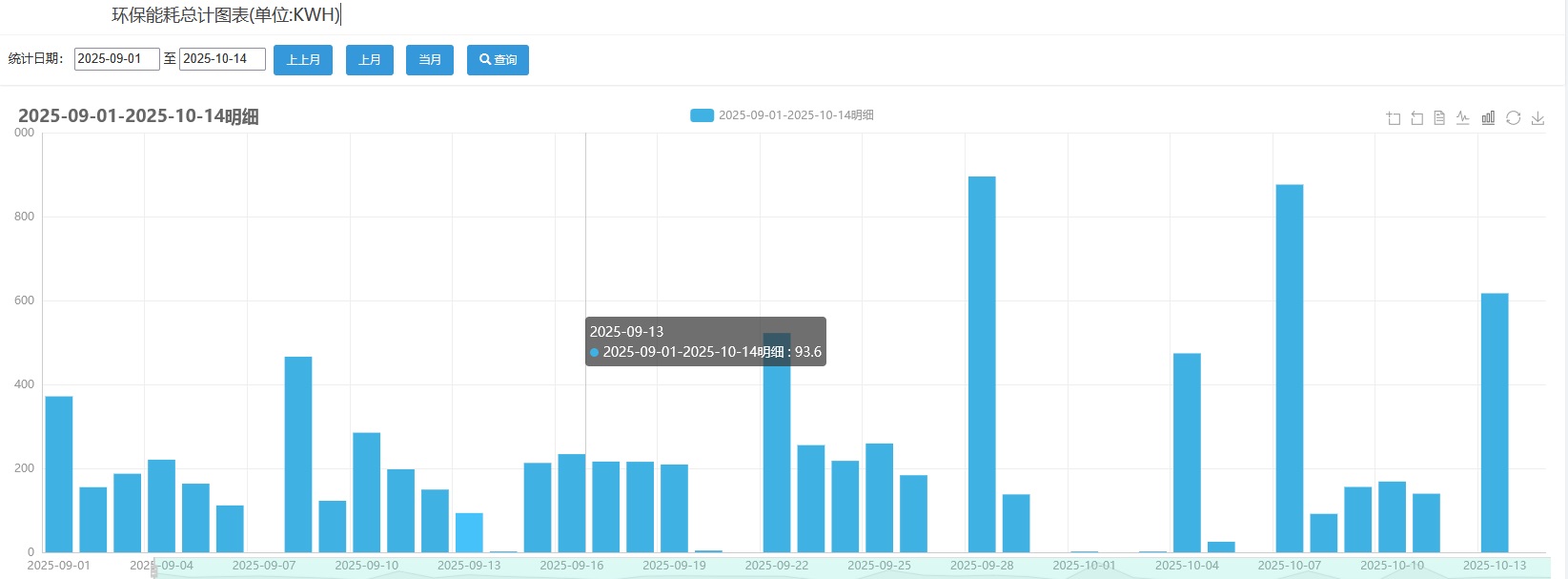

PC端查詢電能能耗數據：
2、實時在線監測系統
在設備在線監控領域，數據的實時性和準確性至關重要。LZK3000系列網絡型智能控制裝置支持多種傳感器和設備的接入，能夠實時采集各種傳感器數據，如電流、電壓、功率、溫度、濕度以及設備運行參數等多種環境數據。通過高精度、高可靠性的傳感器，確保了數據的準確性和實時性，為企業的運維管理提供了可靠的數據支持。同時，依托云計算技術，平臺實現了數據的快速處理和存儲，大幅提升了數據處理效率和系統響應速度。
a、電參量測量包括設備運行過程中的三相電流、電壓、頻率、功率、功率因數、有功電能、無功電能、諧波等電參數；
b、可配套測量外部的風機壓力、氣壓、管道壓力、溫度、濕度、或其他需要的值；
c、遠程控制設備的啟動與停止或定時啟動與停止；d、查看設備的各種參數的歷史數據圖表；

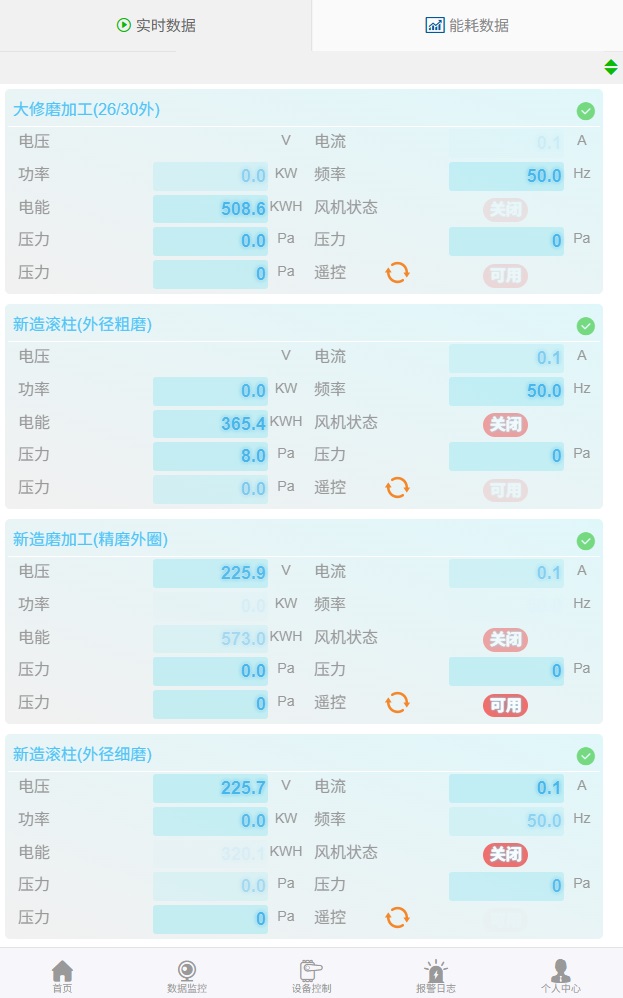

手機端實時監測截圖：
3、時段工作系統

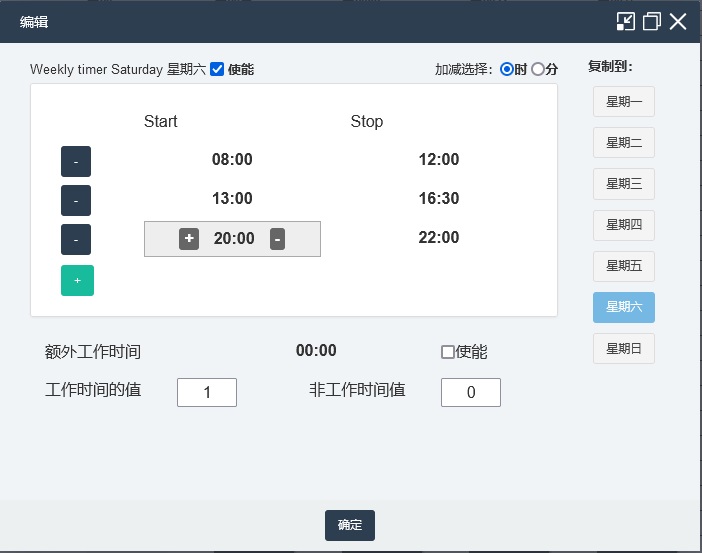

為了更好地滿足復雜工況的需求，設備的控制和管理需要更靈活的配置，除了定時啟停，還需要更全面的時段工作控制設置。此系統恰好能滿足這種靈活的設備，它可以自定義一周七天中，每天工作時間從幾點到幾點，非工作時間是幾點到幾點，工作時間的狀態是關閉還是開啟，非工作時間的狀態又是什么，可自由設置，適用于工廠車間的風機、空壓機、環保設備的控制。
特點：
a、避免了員工忘記關設備，造成浪費電的情況；
b、實時記錄設備運行數據，如電流、電壓、用電量，可隨時導出圖表；
c、管理員可遠程查看設備運行狀態、用電量等參數圖表；
d、防止設備在非工作時間運行，消除設備運行時的安全隱患；
4、報警系統

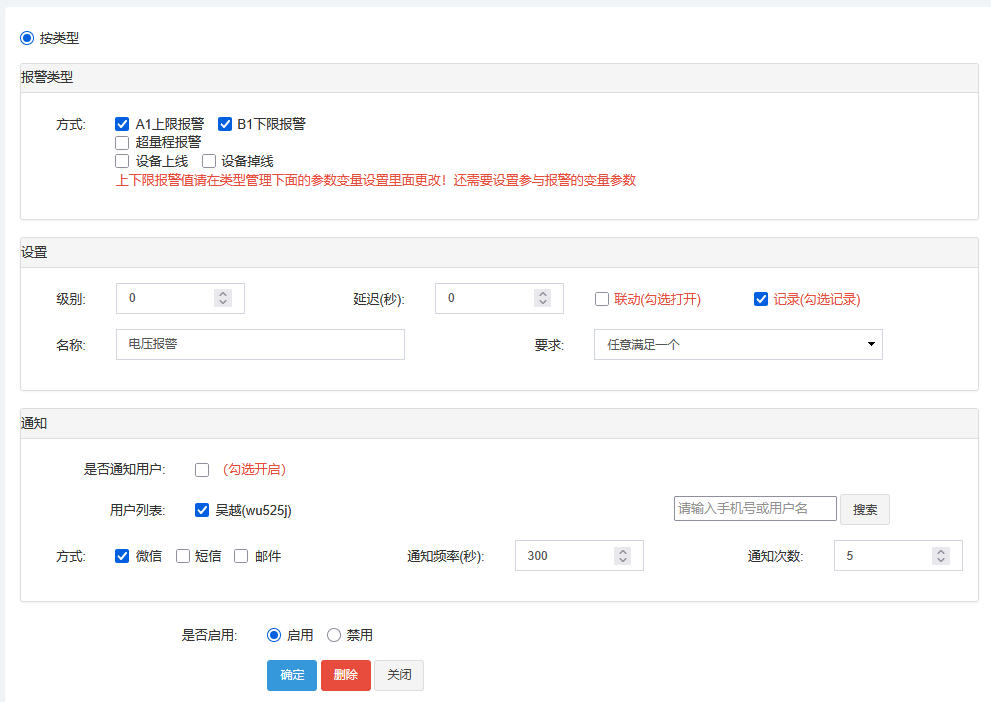

可在后臺對設備的狀態、設備參數設置報警，如掉線報警、上下限報警等。報警設置中可以設置需要通知的管理人員，包括通知幾次，通知方式（微信、短信等）。
5、關聯其他設備聯動系統

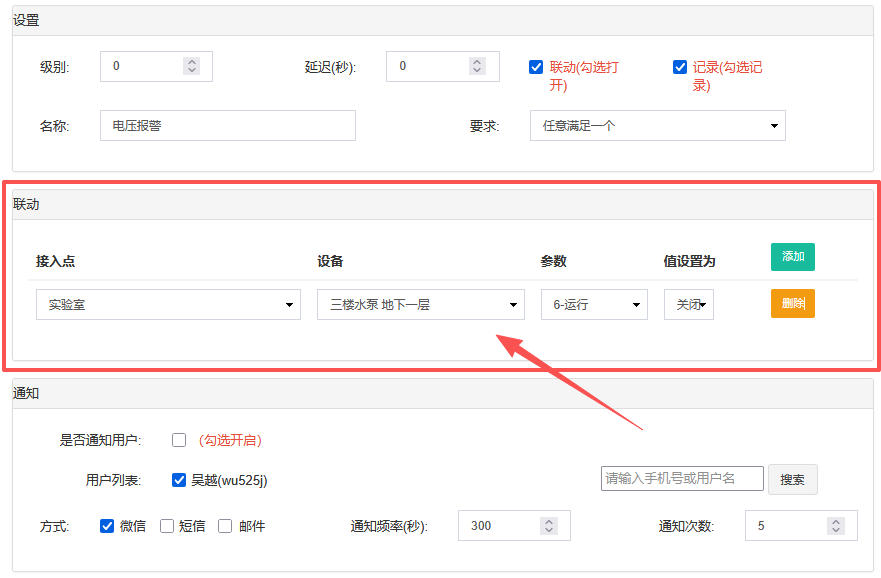

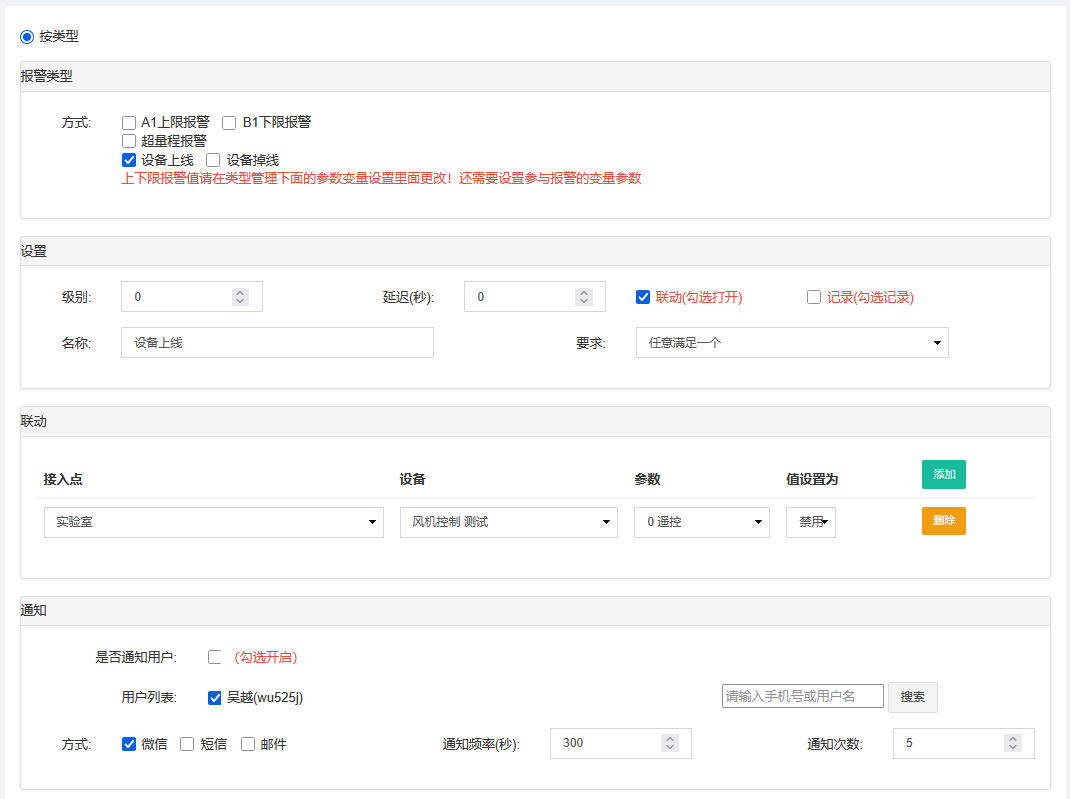

該系統為報警系統下的分支系統，主要用于某設備狀態或參數發生變化后執行對某個設備的控制。
