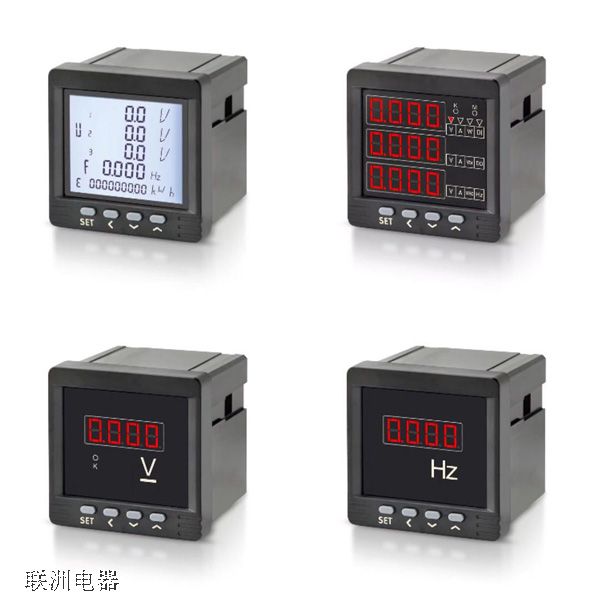

PLDJ3-F/DISPLAY:45Hz-55Hz 數字式頻率表詳情
一、概述
PLDJ3-F頻率表是指測量頻率的機械式指示電表。頻率表種類很多，有電動系、鐵磁電動系和屬于整流式的變換器式頻率表等。生產現場用來監測頻率用的安裝式頻率表。
二、技術參數
| 輸入 | 輸入 | AC0-500V |
| 過載 | 持續1.2倍，瞬時:電壓2倍/1S 電流10倍/5S | |
| 擴展 | 配互感器或分流器擴展量程 | |
| 過量程顯示 | 當前數據+N*9999 | |
| 頻率 | 50Hz±10% | |
| 電源 | 電源 | AC220V±10%(45~55Hz)(其它電源訂貸須說明) |
| 功耗 | <2W | |
| 顯示 | LED | 四位，顯示數據更新時間: 1S |
| 顯示 | 9999 | |
| 精度等級 | 0.5% | |
| 隔離耐壓 | 2KV/50Hz/1min | |
| 絕緣電阻 | ≥100MΩ | |
| 平均無故障工作時間 | ≥50000h | |
| 工作條件 | 環境溫度: -25C 55C，相對濕度≤93%無腐蝕氣體場所 | |
| 海拔高度 | ≤2500m | |
特點：
◎真有效值測量、整四位LED/LCD顯示
◎軟件調校、內部無電位器(精度高、穩定性好、長期工作免調校)
◎可編程通過面板按鍵任意調節顯示值1~9999
◎可選帶通訊功能◎可選一路模擬量輸出(DC4-20MA/0-20MA/0-5V)
◎可選帶上下限報警控制功能◎可選兩路開關量輸入
三、外形及安裝尺寸
四、接線示意圖
五、參數設置流程示意圖
