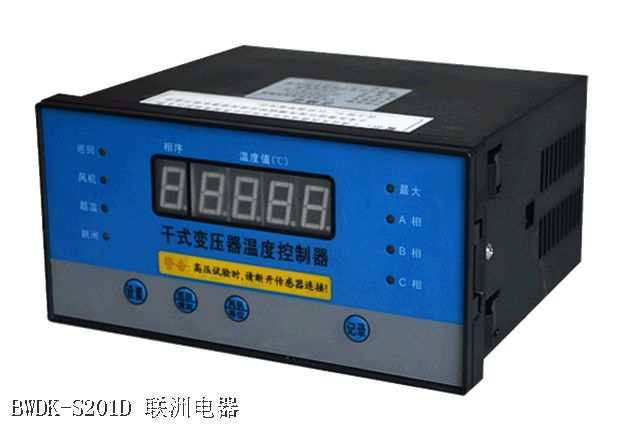

BWDK-S201D溫控儀的工作原理和型號說明
利用預埋在干式電力變壓器三相繞組線包中的三只Pt100鉑熱電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證干式電力變壓器的安全運行，這就是BWDK-S201D系列溫控器的主要工作原理。
BWDK-S201D系列溫控器采用了目前先進的德國RISC單片計算機并結合先進的IC存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電前三個繞組線包的溫度及本機的工作狀態。
外形尺寸：160*80MM，安裝開孔尺寸：152*76MM
BWDK系列溫控器技術指標
| 環境溫度: | -20℃~+55℃ |
| 環境濕度: | < 95％ (25℃) |
| 工作電壓: | AC 220V (+10％，-15%) |
| 工作頻率: | 50Hz或60Hz(±2Hz) |
| 測量范圍: | -30.0℃～240.0℃ |
| 測量精度: | ±1%FS(溫控器0.5級，傳感器B級) |
| 分辨率: | 0.1℃ |
| 風機輸出容量: | 9A/250VAC |
| 控制輸出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 溫控器功耗: | ≤8W |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 通過認證標準: | 質量管理體系認證 |
| 通過試驗標準: | 國際標準 |
| 通過技術標準: | GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
BWDK-S201干式變壓器溫控器型號選擇說明
| 型號 | 功能 |
| BWDK-S201D | 三相巡回顯示/Z大值顯示；風機自動/手動啟停；超溫報警；超溫跳閘；故障報警；“黑匣子”功能； 風機定時激勵功能；模擬測試功能；數字補償功能；柜門開門報警功能。 |
| BWDK-S201E | 常規功能同BWDK-S201D型，增加三路或四路獨立的4～20mA模擬電流輸出。 |
| BWDK-S201F | 常規功能同BWDK-S201D型，增加RS485/232串行通訊功能。 |
| BWDK-S201G | 常規功能同BWDK-S201D型，增加一路機房環境溫度測量與控制。 |
| BWDK-S201I | 常規功能同BWDK-S201D型，增加一路變壓器鐵芯溫度測量與報警。 |
備注：
1、如：BWDK-S201F，S代表塑殼，F代表功能代號（通訊功能）；
2、E、F、G、I為功能代碼，功能代碼可以組合，以下舉例說明： 溫控器型號：BWDK-S201EF，表示：溫控器為塑殼儀表，其功能包括：常規功能、4～20mA電流輸出功能（E）和通訊功能（F）。
3、若有其他特殊技術或功能要求，如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫等，均可與我們聯系。
